DINFLEX-Y (LiYY) - Bobin 100 m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 2-37 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 16-64.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-CY (LiYCY) - Bobin 100m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 2-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Ja
- Armering/förstärkning:
- Flätning
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 18.5-64.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-CY (LiYCY) - Korta längder
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 2-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Ja
- Armering/förstärkning:
- Flätning
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Svart, Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Ja, Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 18.5-76.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-Y (LiYY) - Korta längder, parttvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 4-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 27-62 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-Y (LiYY) - Bobin 100 m, partvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 4-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.5-62 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-Y (LiYY) - Trumma 500 m, partvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 4-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.5-62 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
RDOE (H07RN-F) - Korta längder
H07RN-F Anslutningskabel av gummi för användning i tung utrustning och jordbruksmaskiner, där höga mekaniska påfrestningar förekommer, i såväl torra som fuktiga utrymmen, både utomhus och i vatten.
Uppbyggnad:
Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: EPDM-gummi
Mantelfärg: Svart
Tekniska data:
Märkspänning Uo/U: H07RN-F: 450/750V
Provspänning: H07RN-F: 2500V
Kabelarea: RDOE: 1.0mm²-6mm²
Isolationsmotstånd: >1 GOhm x cm
Ledarfärg H07RN-F:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
7-ledare: sv"1", sv"2", sv"3", sv"4", sv"5", sv"6", grön/gul
Temperaturområde: Flexibel -25ºC till +60ºC
Minsta böjradie: Flexibel 6 x kabelns diameter
- Antal ledare:
- 2-7 .
- Ledarisolering:
- Gummi
- Specifikation ledarisolering:
- Gummi (EPR)
- Partmärkning:
- Färg
- Skyddsledare:
- Ja, Nej
- Material yttre mantel:
- Gummi
- Specifikation material yttre mantel:
- Gummi (CPE/CSP)
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-60 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 60 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Biledare:
- Nej
- Märkspänning:
- 750 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart
- Material isolering:
- EPDM
- Drifttemperaturområde:
- -25-60 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 55-111 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
RKUB flerledare - Trumma
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning: Trumma
Uppbyggnad Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
RQ (H05Z-K, H07Z-K) - Trumma
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 12 x kabelns diameter
Förpackningar:
Trumma: 500 m 95.0 mm²
- Antal ledare:
- 1 .
- Ledarisolering:
- Övrigt
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Svart
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Trumma
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 63.44 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
R2G4 - 100 m bobin 1-färgade
Tunnväggig bilkabel med PVC isolering och fintrådig kopparledare för max 100º C ledartemperatur.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V
Temp. område: -40º C till +100º C
Godkännanden:
Enligt Volvo R2 7613, 111/3
- Antal ledare:
- 1 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-100 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 100 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 100 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Röd
- Drifttemperaturområde:
- -40-100 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Lila, Orange, Rosa, Röd, Svart, Vit
- Ledaryta:
- Blank
- Förpackning:
- Bobin B4
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 9.5-26.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
Kopplingskabel för solceller H1Z2Z2-K - Ring
H1Z272-K solcell-kopplingskabel erbjuder en optimal lösning när det gäller att förbinda solcellspaneler inbördes eller med kopplingslådor och frekvensomriktare. Kabeln är mycket tålig mot mekanisk påverkan. Bra egenskaper i avseende temperaturområde, kemisk resistans, UV-reistans och kortslutningsresistans. Kabeln är halogenfri.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation:
Innermantel: POLYOLEFIN
Yttermantel: POLYOLEFIN
Mantelfärg: Se produktfakta
Tekniska data:
Minsta böjningsradie:
Rörlig = D < 8 mm² x kabeldiam Ø
Fast = D > 8 mm3 x kabeldiam Ø
Temperaturområde: -40ºC till +110ºC
Märkspänning: Uo/U AC: 1000V, DC: 1500V
Provspänning: 6500VAC
Godkännanden:
EN 50575:2014
EN 50575/A1:2016 CE EN 50618 CPR Eca
R3 1-färgade - Bobin
Flamhämmande thermoplastisk kabel XHFFR, lämplig för fordon i lågspänningsapplikationer utan direktkontakt av värmekällor på kabeln.
Lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Tekniska data:
100V
Temp. område: -40º C till +125º C
Godkännanden:
ISO 6722 class C
- Antal ledare:
- 1 .
- Ledarisolering:
- Polyolefin
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Lila/Violett, Rosa, Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-125 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 125 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Lila, Orange, Rosa, Röd, Svart, Vit, Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 3.6-34.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
R3 2-färgade - Bobin
Flamhämmande thermoplastisk kabel XHFFR, lämplig för fordon i lågspänningsapplikationer utan direktkontakt av värmekällor på kabeln.
Lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Tekniska data:
100V
Temp. område: -40º C till +125º C
Godkännanden:
ISO 6722 class C
- Antal ledare:
- 1 .
- Ledarisolering:
- Polyolefin
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -40-125 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 125 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.8-9.9 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
SYYB
Halogenfri för inomhus och utomhus, i torra och våta platser på motordrivet fordon eller batteridriven utrustning såsom truckar och transportörer på fältet. även i hög kvalitet som "booster"kabel.
Förpackning: Trumma
Uppbyggnad
Ledare: Extra mång- och fintrådig, glödgad koppar
Ledarisolation innermantel: TPE
Yttermantel: SVART TPE
Innermantel färg röd, blå
Tekniska data:
Driftspänning: 300/500 V
Provspänning: 2000 V
Temperaturområde: -40ºC till +90ºC
Minsta böjradie: 6 x kabelns diameter
Kabelarea: 10mm² -70mm
- Antal ledare:
- 2 .
- Ledarisolering:
- PUR (polyuretan)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PUR (polyuretan)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -50-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 6 = extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 70.4-104 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
Texiline
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp samt inom byggnadsindustrin. Idealisk för installation inuti rör samt för utanpåliggande installation.
Mycket goda elektriska och mekaniska egenskaper. Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan. Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Ledare: Förtent flertrådig koppar
Dnv-godkänd från 1.0mm²
Ledartemperatur: +90ºC
Voltage Rating U0/U (Um): 0,6/1(1,2) kV
Standarder:
Ledare: IEC 60228,5
Konstruktion: IEC 60092-350IEC 60092-353IEC 60092-360
Halogenfri: IEC 60754-1
Eldresistent: IEC 60332-1
Rökdensitet: IEC 61034-1/2
Godkännaden: DNV
- Antal ledare:
- 1 .
- Ledarisolering:
- Polyolefin
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-90 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Ledarens färg:
- Blå, Brun, Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Förtent
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 6-14.7 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
RQ (H05Z-K, H07Z-K) - Ring
Används som kopplings- och installationsledning.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Halogenfri polymen blandning
Ledarfärg: Enligt tabell nedan
Tekniska data:
Märkspänning:
H05Z-K 0.5-1.0 mm²: 300/500 V
H07Z-K 1.5-120 mm²: 450/750 V
Provspänning:
H05Z-K 0.5-1.0 mm²: 2000 V
H07Z-K 1.5-120 mm²: 2500 V
Max arbetstemperatur: +90º C Klarar en kortvarig arbetstemperatur på +250º C
Minsta böjradie: 12 x kabelns diameter
Förpackning:
Inplastad ring: RQ 10.0-50.0 mm²
- Antal ledare:
- 1 .
- Ledarisolering:
- Övrigt
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Grå, Röd, Svart, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -15-90 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 90 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Enkelisolerad
- Färg:
- Svart, Grå, Grön/Gul, Brun, Röd, Ljusblå
- Material isolering:
- Polymen
- Drifttemperaturområde:
- -5-90 °C
- Ledarens färg:
- Blå, Brun, Grå, Grön/gul, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Ring, Kartong (låda)
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 25.04-56.56 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- Eca
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej

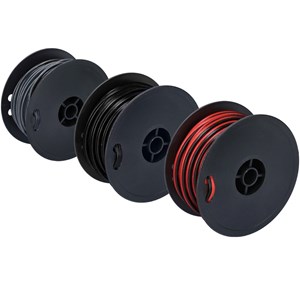

Svetskabel - Dubbelisolerad, bobin
Extra flexibel svetskabel för användning där de mekaniska påfrestningarna är höga. Den dubbla isoleringen förebygger korrosion, ökar flexibiliteten och förbättrar isolationsresistansen.
Förpackning (YD x Nav x Bredd):
Bobin B5: 200mm x 56mm x 88mm
Uppbyggnad
Ledare: Extra mång- och fintrådig, glödgad koppar
Ledarisolation innermantel: Special PVC
Yttermantel: Special PVC
Mantelfärg: Se tabell nedan
Tekniska data:
Driftspänning: 600V
Provspänning: 2000V
Temperaturområde: -40ºC till +80ºC
Minsta böjradie: 15 x kabelns diameter
Godkännanden: IEC 60228-6 IEC 60332-1
- Antal ledare:
- 1 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Orange, Röd, Svart
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -45-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70-80 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 600 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 6 = extra fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart, Orange, Röd, Blå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -40-80 °C
- Ledarens färg:
- Blå, Orange, Röd, Svart
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Förpackning:
- Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 43.2-96 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej

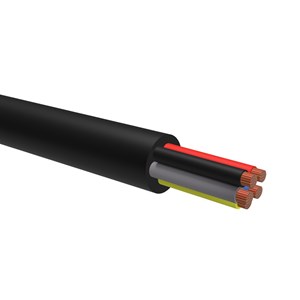

RKKB
Rund flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: Grå, svart, röd, blå, gul, grön, brun, vit, violett, rosa
Yttermantel: PVC
Mantelfärg: Grå, svart, vit
- Antal ledare:
- 2-17 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart, Grå, Vit
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Förpackning:
- Bobin B3, Bobin B4, Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 18.4-61.2 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej

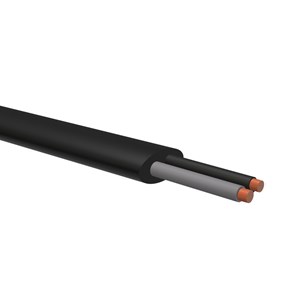

RKXB
Oval flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Uppbyggnad
Ledare:
Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg (om inget annat anges): Grå, svart
Yttermantel: PVC
- Antal ledare:
- 2-3 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart, Grå
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Förpackning:
- Ring, Bobin B3, Bobin B4, Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 20.8-37.2 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej

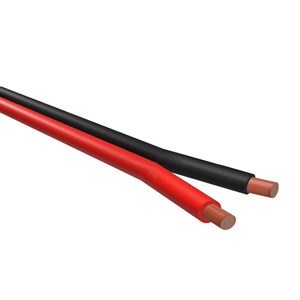

MKKB
Kabel som används främst i motorfordon som tändkabel. Den är uppbyggd av en mångtrådig standard-kopparledare och isolering och mantel av standard-PVC som klarar temperaturområde -25ºC till +70ºC.
Förpackning (YD x Nav x Bredd)
Bobin B3: 160mm x 56mm x 50mm
Max spänning: 15kV
Ytterdiameter: 5.2mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Yttermantel: PVC, dubbelisolerad
Mantelfärg: Svart eller röd
- Antal ledare:
- 1 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Röd, Svart
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 60 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart, Röd
- Drifttemperaturområde:
- -25-70 °C
- Ledarens färg:
- Röd, Svart
- Ledaryta:
- Blank
- Förpackning:
- Bobin B3
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 21 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej

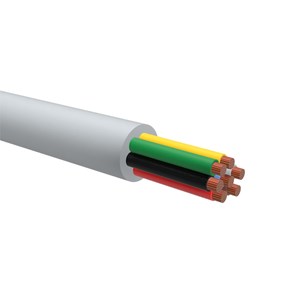

DINFLEX-Y (LiYY) - Trumma 500 m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 2-37 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Svart, Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 16-56.5 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
DINFLEX-CY (LiYCY)
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Antal ledare:
- 2-50 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Färg
- Skyddsledare:
- Nej
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Ja
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Ja
- Armering/förstärkning:
- Flätning
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Grå
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -30-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 18.5-64 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
NELCOFLEX-CY (EMC) - 100m
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Antal ledare:
- 3-25 .
- Ledarisolering:
- PVC (polyvinylklorid)
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Siffror
- Skyddsledare:
- Ja
- Material yttre mantel:
- PVC (polyvinylklorid)
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-70 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 70 °C
- Avskärmning:
- Ja
- Armering/förstärkning:
- Flätning
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 500 V
- Halogenfri:
- Nej
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Transparent
- Material isolering:
- PVC (polyvinylklorid)
- Drifttemperaturområde:
- -40-70 °C
- Ledarens färg:
- Flera
- Ledaryta:
- Blank
- Halogenfri:
- Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 31.6-66.4 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Nej
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
TX UL 3746
Flexibel kopplingskabel för intern kabeldragning i lampor, uppvärmningsanordningar, elektriska maskiner, styr- och apparatskåp, samt inom byggnadsindustrin.
Idealisk för installation inuti rör samt för utanpåliggande installation. Mycket goda elektriska och mekaniska egenskaper.
Brett temperaturområde samt hög tålighet mot oljor, ozon, hydrolys och mekanisk påverkan.
Kopplingstråden är svårantändlig, vid brand utvecklas minimalt med rök och inga korrosiva gaser avges.
Halogenfri.
Uppbyggnad
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation: XHFFR
Mantelfärg: Se produktdata nedan
Tekniska data:
Driftspänning: 300 V
Temp.område: -40ºC till +105ºC
Godkännanden, flambeständighet
IEC60754-1
- Antal ledare:
- 1 .
- Ledarisolering:
- Polyolefin
- Specifikation ledarisolering:
- Övrigt
- Partmärkning:
- Ingen
- Skyddsledare:
- Nej
- Material yttre mantel:
- Ingen
- Specifikation material yttre mantel:
- Övrigt
- Färg yttre mantel:
- Blå, Brun, Gul, Grå, Grön, Orange, Röd, Svart, Vit, Övrigt
- Brandspridningsklass:
- Enligt IEC/EN 60332-1-2
- Tillåten omgivningstemperatur under drift utan vibrationer:
- -30-105 °C
- Ledarmaterial:
- Koppar
- Tvinnade kärnor:
- Nej
- Max. tillåten ledartemperatur:
- 105 °C
- Avskärmning:
- Nej
- Armering/förstärkning:
- Ingen
- Isoleringsbevarande:
- N/A
- Biledare:
- Nej
- Märkspänning:
- 300 V
- Halogenfri:
- Ja
- Ledarkategori:
- Klass 5 = fintrådig
- Färg:
- Svart, Grön, Grå, Orange, Gul, Brun, Röd, Vit, Blå, Lila
- Material isolering:
- XLPE
- Drifttemperaturområde:
- -40-105 °C
- Ledarens färg:
- Blå, Brun, Gul, Grå, Grön, Lila, Orange, Röd, Svart, Vit
- Ledaryta:
- Förtent
- Halogenfri:
- Ja
- Förpackning:
- Bobin B5
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation:
- 4.05-6.42 mm
- Brandspridning och värmeutveckling (EN 13501-6):
- N/A
- Rökutveckling (EN 13501-6):
- N/A
- Brinnande droppar/partiklar (EN 13501-6):
- N/A
- Syrahalt (EN 13501-6):
- N/A
- Rökfattig (EN 61034-2):
- Ja
- Köldbeständig (enligt EN 60811-504+505+506):
- Nej
- Oljebeständig (EN 60811-404):
- Nej
