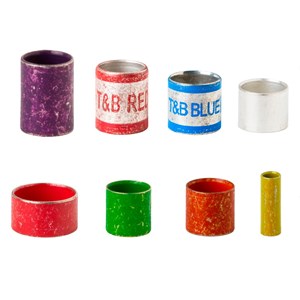

Mindre ringar

Jordningsringar för dielektrikum med diameter mellan 1.1-9.4 mm, speciellt för mindre skärmar samt koaxialkablar.

Typ av pressning: 6-kant

Material inre ring: Härdad brons
yttre ring: Mjuk brons
Ytfinish: Förtent enligt MIL-T-10727A
Längd inre ring: 7.9 mm
yttre ring: 6.4 mm

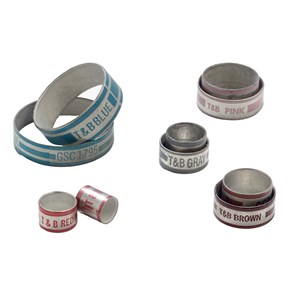

Större ringar

Jordningsringar för större dielektrikum med diameter mellan 9.5-36 mm.

Typ av pressning: Cirkulär

Material inre ring: Kopparlegering ASTM B135
yttre ring: Koppar ASTM B188
Ytfinish: Elektro-förtent enligt MIL-T-10727A
Längd inre ring: 15.2 mm
yttre ting: 11.2 mm

RSK-serien

Shield-Kon jordningshylsor för skärmad kabel.
Utvecklad för att möta krav där låg storlek och vikt är av stor betydelse. Möter kraven enligt MIL-F-21608.
Finns i 4 storlekar för skärmdiameter från 1.27-7.62 mm.

Material: Koppar
Plättering: Elektro-plätterad tenn enligt MIL-T-10727A
Isolering: Polyester
Temperaturområde: -65º C till +125º C

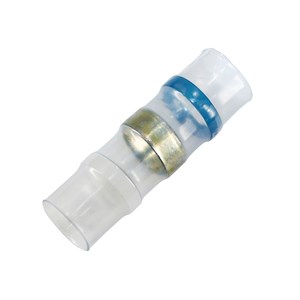

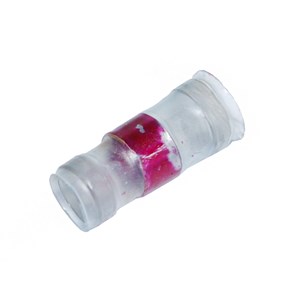

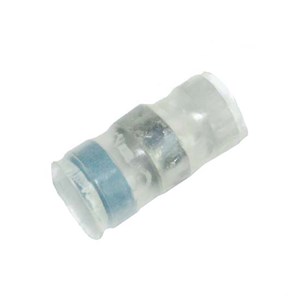

Skärmjordningshylsor som är en kombination av krympning och lödning i ett moment.
Vid uppvärmning krymper hylsan och limmet tätar vid ändarna. Lödtennet smälter över skärmen som ska jordas. Lödningen är vattentät.

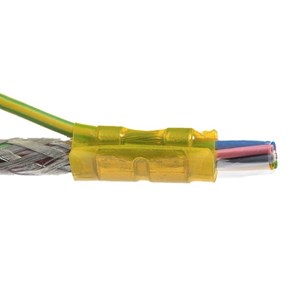

På CWT XXXX W1-serien finns det dessutom en separat jordningskabel på hylsan.

Temperatur: -55º C till +125º C

Max. kabelytterdiameter (mm):
CWT 3801: 1.5
CWT 3802: 2.0
CWT 3803: 2.8
CWT 3: 2.8
CWT 3805: 4.4 CWT 3805 W1: 4.4
CWT 3806: 5.8 CWT 3806 W1: 5.8
CWT 3807: 7.0 CWT 3807 W1: 7.0
CWT 3809: 8.7 CWT 3809 W1: 8.7
CWT 3811: 10.9
CWT 7: 6.8
CWT 11: 10.9
CWT 3813: 13.4
CWT 13: 13.4
