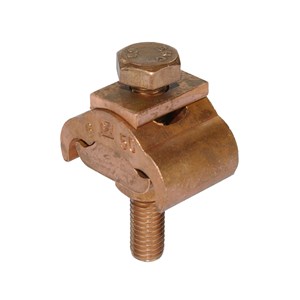

Grenklämma av koppar

Överdelen är utformad så att bultarna alltid dras mot en plan yta, trots att ledarna har olika areor.
Ledarspåren ger en jämn 4-punktsanläggning mot ledarna, oavsett area.

Material:
Bultar: Brons
Brickor: Fosforbrons
Muttrar: Koppar

Åtdragningskraft: 22 Nm

Primadurklämma för förgreningar mellan koppar-, aluminium- och ACSR-ledare.

Grenklämma av aluminiumkoppar, typ Alcufix

Alcufix grenklämmor är avsedda för grenförbindningar mellan Al- och Cu-ledare. Klämman är tillverkad av en seghärdad aluminiumlegering homogent sammanfogad med en Cu-del av elektrolytkoppar. Cu-delen pressas fast enligt Cupalmetoden, som ger en helt tät förbindning vilken ej kan påverkas av fukt.

Material:
Klämöverdel, -underdel och tryckplatta: Seghärdad aluminiumlegering
Kopparmantel: Cupal
Fjäderplatta: Varmförzinkat fjäderstål
Bultar: Varmförzinkat stål

Åtdragningskraft: 22 Nm

Bolted cable lugs of aluminiumcopper
The terminal is constructed in principle as Al-lug, but has a pressed copper bushing in the connecting plate. The joint between aluminium and copper-section is homogeneous and completely corrosion proof. The external transition is insulated with weather-resistant materials.

Material: Contact Upper, contact base: High-strength aluminium alloy
Bolts and washers: Hot-dip galvanized steel
Bushing: Copper
Tightening torque: 22 Nm

Bolted cable lugs of copper
The terminal is constructed in principle as Al-lug. Connection plate can be drilled to fit the larger bolts.

Material: Contact Upper, contact base: Hot-pressed electrolytic copper
Bolts and washers: Bronze
Tightening torque: 22 Nm

Grenklämma av aluminium

Ledarspårens rillor tränger lätt igenom ledarens oxidskikt, därigenom ökas kontaktytan väsentligt vilket underlättar strömflödet.

Material:
Bultar: Varmförzinkat stål
Brickor: Varmförzinkat stål

Åtdragningsmoment: 22 Nm
