The NTHC HX240 is a hexagonal crimp machine that operates without the need for die changes on copper and aluminum cable lugs. The machine utilizes the same dies for cable lugs and splice sleeves, covering a range from 10-240 mm² Cu to 16-150 mm² Al.

The crimping is performed by six sides smoothly sliding against each other from opposite directions, eliminating the risk of protrusions after the crimp. The stepless height adjustment allows for versatile use with various copper and aluminum cable lugs, regardless of the manufacturer.

The NTHC HX240 comes with pre-programmed series for different cable lugs, providing the operator with the ability to save additional settings as needed. Its die-less design saves the user from costly investments and the risk of misplacing die sets.

Technical Specifications:
Press Force: 200 kN
Capacity: 10-240 mm² Cu / 16-150 mm² Al
Max Width: 38 mm
Applicator Width: 8 mm
Power Source: 220 V 50 Hz
Weight: 160 kg
Dimensions: 700 x 860 x 1260 mm

The NTHC HX400 is a user-friendly hexagon crimp machine designed for seamless operation on copper and aluminum cable lugs without the need for die changes. Cable lugs and splices can be crimped using the same dies from 10-400 mm² for copper and 16-300 mm² for aluminum.

The NTHC HX400 works with high-precision hexagon crimping, simultaneously compressing all sides to minimize the risk of wings forming.
Selecting the right crimping option is easy with the touchscreen interface.
Compact pcsructure for space-saving.

Technical Specifications:
Pressing Force: 200 kN
Capacity: 10-400mm² Cu / 16-300mm² Al
Max Width: 38 mm
Die Width: 8 mm
Power Source: 220V 50Hz
Weight: 160 kg
Dimensions: 700 x 860 x 1260 mm

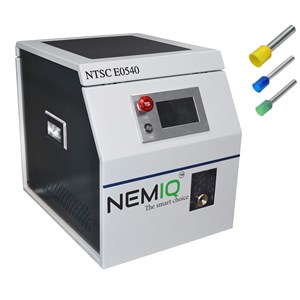

Automatic strip and crimp machine for insulated end sleeves 0.5-4 mm².
Stripping and crimping are carried out in a single step, which enables efficient and time-saving processing.

Technical data
Operation mode: Automatic trigger operation and manual operation
Twisting function: Yes
Wire size: 0.5-4 mm²
Stripping lenght: 3-17 mm
Max tube leght: 12 mm
Crimp shape: Quadrilateral crimp
Production capacity: 2.8 s/wire
Air Supply: 6-8 Bar
Power source: 220-240V AC/50HZ
Weight: 40 kg
Dimensions WxLxH: 350 x 450 x 400 mm

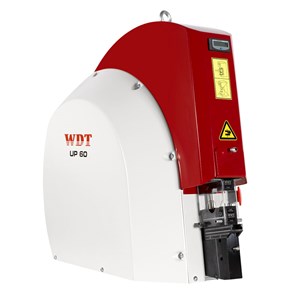

Den kraftfulla UP 60 är en användarvänlig pneumatisk pressutrustning för små till stora tvärsnitt av skor och kontakter, 0,08mm² -180mm² (kan variera beroende på godstjocklek och material)
UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.

Teknisk data: Krimpkraft: 75kN
Arbetstryck: 6 bar / 87 psi
Mått: 540 x 260 x 515mm
Vikt: 60kg
Slaglängd: Min. 6mm, Max. 32mm
Luftförbrukning vid 10mm slaglängd: 17,1l
Luftförbrukning vid 10mm slaglängd: 55l

Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.

UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)

UP 35 är en användarvänlig pneumatisk pressutrustning för små till mediumstora tvärsnitt av skor och kontakter.
UP 35 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 35 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.

Teknisk data:
Krimpkraft: 35kN
Arbetstryck: 6 bar / 87 psi
Mått: 390 x 175 x 440mm
Vikt: 20kg

Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.

UP 35 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)

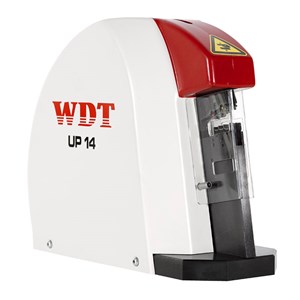

Tack vare sin höga kapacitet i förhållande till pris är UP 14 en idealisk pneumatisk maskin för en produktion där låg volym men hög variation av pressningar är en prioritet.
UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS30 serien.

Med varierande pressbackar är UP 14 lämplig för:
- Isolerade och kabelskor, 0,25 till 6 mm²
- Oisolerade kabelskor, 0,5 till 10 mm²
- Isolerade och oisolerade ändhylsor, 0,14 till 50 mm²
- Stift och hylsa ”Turned contacts” 0,14 till 16 mm²

Teknisk data:
Crimptryck: 14kN
Arbetstryck: 6 bar / 87 psi
Mått: 300 x 125 x 260 mm
Vikt: 13 kg

Inkluderat:
- Fotpedal
- Luftslangar
- Fingerskydd

UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)

Automatic stripping and crimp machine for insulated end sleeves 0.5-16mm².
Stripping and crimping are carried out in a single step, which enables efficient and time-saving processing.

Technical data
Operation mode: Automatic trigger operation and manual operation
Twisting function: Yes
Wire size: 0.5-16 mm²
Stripping lenght: 6-30 mm
Max tube leght: 20 mm
Crimp shape: Quadrilateral crimp
Production capacity: 3.2s/wire
Air Supply: 0.6-0.8Mpa
Power source: 220-240V 50HZ
Weight: 65 KG
Dimensions WxLxH: 360 x 530 x 430 mm

Automatisk skal- och pressmaskin för oisolerade ändhylsor 0.5-4 mm².
Avisolering och kontaktpressning utförs i ett enda moment, vilket möjliggör en effektiv och tidsbesparande bearbetning.

Tekniska data
Driftläge: Automatisk triggerdrift och manuell drift
Twist-funktion: Ja
Kapacitet: 0.5-4 mm²
Avisoleringslängd: 3-17 mm
Max längd ändhylsa: 12 mm
Kompressionsform: Fyrkantpressning
Produktionskapacitet: 2.8s/kabel
Lufttillförsel: 0.6-0.8Mpa
Strömkälla: 220-240V AC/50Hz
Vikt: 40 kg
Mått BxLxH: 350 x 450 x 400 mm
