Max storlek på skena: 125x13 mm.

31646: Stort steg, 25 mm hög på längden 37 mm. Max skena 120 x 10 mm. 31425: Litet steg, 18 mm hög på längden 21 mm. Max skena 80 x 8 mm.

31890: Justerbar hålmall för alla hålbilder. 31138: Fast hålmall för hålbild 40/80. 31156: Fast hålmall för hålbild 50/100. 31184: Fast hålmall för hålbild 60/120.

HSBL är ett flexibelt Novopress-system som antingen används för service arbeten på fältet eller likaväl industriellt. Systemet kan byggas ut succesivt med nya pumpar, cylindrar, verktyg rullbanor efter behov. Nedan följer ett antal system som Novopress satt ihop med subventionerade paketpriser.

Det finns två olika stegverktyg från Novopress: 31188 Stort steg, 26 mm hög på längden 37 mm. Max skena 120 x 10 mm. 31671 Litet steg, 18 mm hög på längden 21 mm. Max skena 80 x 8 mm. Tillbehören passar till BGD-3/4/5.

Reservdelar för digipunch 160

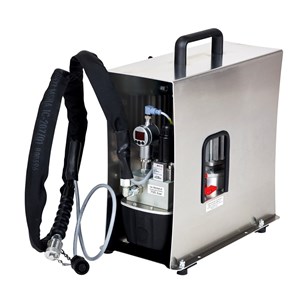

HA 1 ES Standard 150 bars pump från Novopress med integrerad 24 V DC styrning för handmanövrerade verktyg. Pumpen har en inbyggd säkerhets/retur-ventil som förhindrar inkopplat verktyg och pump från övertryck. Inklusive fotpedal med inbyggd nödstopp. Uppfyller säkerhetsföreskrifter VVA/UVB. Rekommenderade presshuvuden: HP 95, HP 300, HP 450, HP 630. Se Novopresskatalog nedan för mer information.

För bockning av skenor på högkant för att spara utrymme. Max. 40 x 10 mm skena för 90°. Max. 50 x 10 mm skena för 45°. Tillbehören passar till BGD-3/4/5.

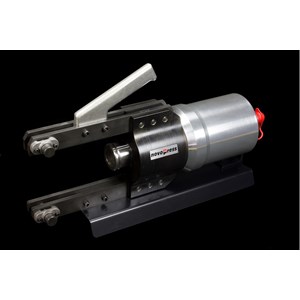

Flexibarkaputrustning från Novopress som ger perfekta snitt. Kapar upp till 125 x 10 mm breda flexibarskenor med och utan isolering utan deformation.

1179: Max. 120 x 13 mm skena. För bredare skenor rekommenderas BGD-4.

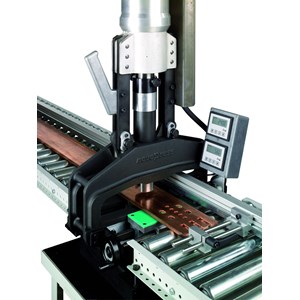

Novopress stansutrustning för Al och Cu-skenor med digital indikering av X och Y-koordinater. Visarinstrumenten visar vart stansens centrum befinner sig i förhållande till skenans övre högra hörn. Det sparar mycket tid att inte behöva mäta upp och markera hålbild för varje skena, operatören behöver inte heller sikta så att stansens centrum hamnar exakt vid markering. Skenorna kan förflyttas så att hål kan stansas i båda ändar i både X och Y-led. För att stansa färdigt en och samma skena behöver man alltså aldrig lyfta, vrida och vända den. Stansar kan bytas utan verktyg. Se olika stansar nedan. Tekniska specifikationer: Höjd 1900 mm Djup 550 mm Bredd 4300 mm Vikt 160 kg Driftstryck 150 bar (2 200 psi) Kraft 150 kN Maximal busbar-storlek 3000 x 160 x 13 mm Maximal mätområde 2000 x 180 mm Mätningsupplösning 0,5 mm Det finns två olika paket: 40900: Pump HA 3, HSBL-cylinder, DigiPunch stansverktyg med visarinstrument, bordsstativ, 2 x rullbanor inkl. ben. 40800: Exakt samma setup som 40900 men utan Pump HA 3 och utan HSBL-cylinder

Ett digitalt bockningsbord med längdstopp från Novopress där operatören knappar in hur många grader bockningen skall vara. Vagnen har förvaringsskåp för bockningstillbehör. Maskinen är programmerbar, det betyder att man kan spara skenor med många bockningar i maskinen och få instruktion hur skenan skall vändas. Effektivt vid massproduktion. Bockningsbordet kompenserar automatiskt för skenans återfjädring. Precision: ±0.2° Max storlek på skena: 160 x 13 mm Hastighet: 90° vinkel på 120 x 10 mm skena på 11.5 sekunder

Max tjocklek på skena: 13 mm. Runda stansar upp till 21 mm. Ovala stansar upp till 21 x 14 mm. Flexibarstansar upp till 21 mm.

Max storlek på skena: 120x13 mm Bockar upp till 120°.

Bockning nära kant för 120 x 6 mm, 80 x 8 mm och 60 x 10 mm. Minsta längd: 25 mm.

Ett mycket kraftigt kabelkapverktyg för koppar och aluminium kablar upp med ytter diameter upp till 120mm. Verktyget består av skär, mothåll skruv samt cylinder. 1097: Skär (standard) 4121: Skär (för armerad kabel) 1098: Kabelmothåll 11393: Skruv för mothåll 2420: Cylinder Cylindern kan drivas av pump HA 1 ES eller HA 3.

Används för Flexibar/laminat-skenor. Stansarna är koniska, 5mm längre än standardstansarna och kompletteras med en avstrykare som trycker ihop laminaten innan stansning.

Ny serie stansar från Novopress där man inte behöver verktyg för att byta dem. Stansbyte sker inom 20 sekunder.Stansarna finns även som runda och ovala.

Används för Flexibar/laminat-skenor. Stansarna är koniska, 5mm längre än standardstansarna och kompletteras med en avstrykare som trycker ihop laminaten innan stansning.

The HPM 400_DEMO is a hand-pumped hydraulic crimping tool that offers the well established advantages of the dieless Novopress indent crimp. The HPM 400_DEMO crimps with V-crimp, as other Novopress crimping tools. The tool crimps until the “right” back pressure is reached, it means that Novopress with its V-crimp has an automatic over-crimp function that crimps a little extra in the cases where the cable’s physical area is no longer standard (because the area today is now determined by conductivity and not by physical area). Without any die change you crimp a various make of lugs or sleeves in CU from 16 to 400 mm² and Al from 50 to 400 mm². Properties: - Weight 5.9 kg - Length 550 mm - 12 ton crimp force (120 kN) - The 90° rotatable crimping head allows convenient crimping even in restricted working space - Piston return is controlled manually and do not need to go back to its end position, which reduces crimp time. - No set-up times for changes of dies, and no expensive investment costs for crimping dies of different sizes. Less to carry and less to loose HPM 400 meets the standards of IEC 61238-1 och SEN 24 50 10/12. As a complement the HPM 400_DEMO can be equipped with pre-forming dies, C-sleeve dies, hexagon dies and cutting knife. HPM 400 uses the same accessories as HPA 400 / HPH 400. The tool, is delivered in a steel tool box with an aluminium test bar

Tyvärr tillverkar Novopress inte HSTL 880 längre, dock finns vissa reservdelar fortfarande.
