- Total: 12
WDT - Crimp dies
539024
Pressbackar till WDT:s handverktyg samt maskiner.(till visa maskiner behövs adaptrar för att hålla backen).
Pressbackar till handverktyg 190942 eller maskin UP 35 & UP 60 med adapter.
Pressbackar till handverktyg 190942 eller maskin UP 35 & UP 60 med adapter.
- Number of crimps:
- 1
- Application:
- Pipe cable lug and connectors, Insulated tube cable lug and connector, Cable compression lugs and connectors, Cable end sleeves
- Compression shape:
- Trapezoid compression, Hexagon, Arbour clamping, Square compression, Oval pressing, Roll compression (shrinking)

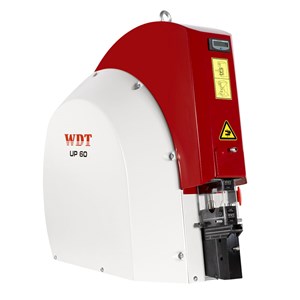

Pneumatisk pressutrustning för backsystem - UP 60
UP 60_VP
Den kraftfulla UP 60 är en användarvänlig pneumatisk pressutrustning för små till stora tvärsnitt av skor och kontakter, 0,08mm² -180mm² (kan variera beroende på godstjocklek och material)
UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data: Krimpkraft: 75kN
Arbetstryck: 6 bar / 87 psi
Mått: 540 x 260 x 515mm
Vikt: 60kg
Slaglängd: Min. 6mm, Max. 32mm
Luftförbrukning vid 10mm slaglängd: 17,1l
Luftförbrukning vid 10mm slaglängd: 55l
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
UP 60 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 60 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data: Krimpkraft: 75kN
Arbetstryck: 6 bar / 87 psi
Mått: 540 x 260 x 515mm
Vikt: 60kg
Slaglängd: Min. 6mm, Max. 32mm
Luftförbrukning vid 10mm slaglängd: 17,1l
Luftförbrukning vid 10mm slaglängd: 55l
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 60 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
- With locking device (for mechanical tools):
- No
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 2 s
- Compression force:
- 60 kN
- Suitable for:
- Various applications
- Construction/operation:
- Pneumatic
- For component:
- Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, Wirelås, C-clamps, D-Sub, Plastdon, Skärmjordning
- Compression shape:
- Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking)
Pneumatisk pressutrustning för backsystem - UP 35
UP 35_VP
UP 35 är en användarvänlig pneumatisk pressutrustning för små till mediumstora tvärsnitt av skor och kontakter.
UP 35 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 35 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data:
Krimpkraft: 35kN
Arbetstryck: 6 bar / 87 psi
Mått: 390 x 175 x 440mm
Vikt: 20kg
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 35 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
UP 35 utför en parallell press vilket säkerhetsställer ett säkert och kvalitativt resultat.
Pressbackarna monteras på adaptrar som snabbt och enkelt kan bytas i maskinen utan extra verktyg vilket ger en hög flexibilitet i val av backar och backsystem.
UP 35 är utrustad med lampa samt räkneverk för bättre kontroll i produktionen.
Teknisk data:
Krimpkraft: 35kN
Arbetstryck: 6 bar / 87 psi
Mått: 390 x 175 x 440mm
Vikt: 20kg
Inkluderat :
- Fotpedal
- Luftslangar
- Fingerskydd
- Nätadapter för 12V lampa
- Elektroniskt räkneverk.
UP 35 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
- With locking device (for mechanical tools):
- No
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 1 s
- Compression force:
- 35 kN
- Suitable for:
- Various applications
- Construction/operation:
- Pneumatic
- For component:
- Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, Wirelås, C-clamps, D-Sub, Plastdon, Skärmjordning
- Compression shape:
- Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking)
Pneumatisk pressutrustning för backsystem - UP 14
UP 14_VP
Tack vare sin höga kapacitet i förhållande till pris är UP 14 en idealisk pneumatisk maskin för en produktion där låg volym men hög variation av pressningar är en prioritet.
UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS30 serien.
Med varierande pressbackar är UP 14 lämplig för:
- Isolerade och kabelskor, 0,25 till 6 mm²
- Oisolerade kabelskor, 0,5 till 10 mm²
- Isolerade och oisolerade ändhylsor, 0,14 till 50 mm²
- Stift och hylsa ”Turned contacts” 0,14 till 16 mm²
Teknisk data:
Crimptryck: 14kN
Arbetstryck: 6 bar / 87 psi
Mått: 300 x 125 x 260 mm
Vikt: 13 kg
Inkluderat:
- Fotpedal
- Luftslangar
- Fingerskydd
UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
UP 14 är ett naturligt nästa steg upp från tänger då UP 14 använder samma pressbackar som tängerna i CS30 serien.
Med varierande pressbackar är UP 14 lämplig för:
- Isolerade och kabelskor, 0,25 till 6 mm²
- Oisolerade kabelskor, 0,5 till 10 mm²
- Isolerade och oisolerade ändhylsor, 0,14 till 50 mm²
- Stift och hylsa ”Turned contacts” 0,14 till 16 mm²
Teknisk data:
Crimptryck: 14kN
Arbetstryck: 6 bar / 87 psi
Mått: 300 x 125 x 260 mm
Vikt: 13 kg
Inkluderat:
- Fotpedal
- Luftslangar
- Fingerskydd
UP 14 är CE-märkt och uppfyller EC direktiv 2011/65/EC (RoHS 2)
- With locking device (for mechanical tools):
- No
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 1 s
- Compression force:
- 14 kN
- Suitable for:
- Various applications
- Construction/operation:
- Pneumatic
- For component:
- Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated terminals, roller compaction, Coaxial, Non-insulated Cu tube and sheet terminals, Modularplugg, D-Sub
- Compression shape:
- Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking)
Crimp tool - WDT-Crimp dies
190942_VP
Grundverktyg från WDT för lösa backar.
Backarna/käftarna går helt parallellt och kraften är lika stor längst in som längst ut.
En ratchettång med inbyggd returspärr som garanterar att kontaktpressningen fullföljs.
OBS! Pressbackar ingår ej.
Backarna/käftarna går helt parallellt och kraften är lika stor längst in som längst ut.
En ratchettång med inbyggd returspärr som garanterar att kontaktpressningen fullföljs.
OBS! Pressbackar ingår ej.
- With locking device (for mechanical tools):
- Yes
- Inserts exchangeable:
- Yes
- Number of included inserts:
- 0 .
- With automatic return:
- Yes
- Cycle time:
- 2 s
- Suitable for:
- Various applications
- Construction/operation:
- Mechanical
- For component:
- Shrink terminals, End sleeves, Turned contacts, Deutsch, Insulated terminals, Non-insulated Cu tube and sheet terminals
- Compression shape:
- Trapezoid compression, Hexagon, Arbour clamping, Oval pressing, Roll compression (shrinking)
Crimp tool - RP/RQ
Pressverktyg RP 1475C_RQ 0510C_vp
Pressverktyget är en ratchettång med inbyggd returspärr som garanterar att kontaktpressningen fullföljs.
- Number of crimps:
- 1
- With locking device (for mechanical tools):
- Yes
- Inserts exchangeable:
- No
- Number of included inserts:
- 1 .
- With automatic return:
- Yes
- Cycle time:
- 2 s
- Suitable for:
- Cable lugs and connectors
- Construction/operation:
- Mechanical
- For component:
- Non-insulated terminals, roller compaction, Non-insulated Cu tube and sheet terminals
- Compression shape:
- Arbour clamping, Roll compression (shrinking)
Skalmaskin AVG 0160
104701
AVG 0160
Skalmaskin tillverkad av WDT med justerbart, roterande huvud med 8 olika ingångar för skalning av kablar från 0.03 - 6.0 mm² (AWG 32 - 10). Specialtillverkade knivar för skalning av isolering som PVC, teflon, silicon, glasfiber, gummi etc. Reservkniv finns som reservdel.
Skalknivarna kan rotera antingen med eller motsols och tvinnar kardelerna något vid skalning för att underlätta kontaktering.
Levereras med fotpedal.
Tekniska data:
- Dimensioner: 230x140x150 mm
- Vikt: 5.650 kg
- Anslutning: 110/220/240 V , 50/60 Hz
- Max. skallängd: 29 mm (inställbart)
- Rotationshastighet: 1850 RPM
Position: mm² AWG Max. diameter i mm:
10.25241.90
20.50202.40
30.75192.60
41.00183.00
51.50163.40
62.50144.00
74.00124.70
86.00105.70
Skalmaskin tillverkad av WDT med justerbart, roterande huvud med 8 olika ingångar för skalning av kablar från 0.03 - 6.0 mm² (AWG 32 - 10). Specialtillverkade knivar för skalning av isolering som PVC, teflon, silicon, glasfiber, gummi etc. Reservkniv finns som reservdel.
Skalknivarna kan rotera antingen med eller motsols och tvinnar kardelerna något vid skalning för att underlätta kontaktering.
Levereras med fotpedal.
Tekniska data:
- Dimensioner: 230x140x150 mm
- Vikt: 5.650 kg
- Anslutning: 110/220/240 V , 50/60 Hz
- Max. skallängd: 29 mm (inställbart)
- Rotationshastighet: 1850 RPM
Position: mm² AWG Max. diameter i mm:
10.25241.90
20.50202.40
30.75192.60
41.00183.00
51.50163.40
62.50144.00
74.00124.70
86.00105.70
- Availability:
- No
- Type of accessory/spare part:
- Other
- Spare part:
- Yes
- Availability:
- No
- Type of accessory/spare part:
- Other
- Accessory:
- Yes
Pneumatisk skalmaskin, 6 hylsor - AKM 405
AKM 405_VP
Pneumatisk skalmaskin tillverkad av WDT, med 6 olika hylsor för kablar med diameter mellan 4-15 mm (6-70 mm²).
Lätt hantering och exakt centrering underlättar för ett utomordentligt resultat.
Tekniska data:
Dimensioner: 265 x 230 x 200 mm
Vikt: 11.0 kg
Lufttryck: max. 6 bar / 87 PSI
Max. skallängd: 170 mm
Skallängd: 5-50 mm
Max Kabeldiameter: 16 mm
Grundutrustning: - Pneumatisk fotpedal - Skyddskåpor - 3 set med knivar - 6 centreringshylsor - Tryckslang - Verktygsset
Lätt hantering och exakt centrering underlättar för ett utomordentligt resultat.
Tekniska data:
Dimensioner: 265 x 230 x 200 mm
Vikt: 11.0 kg
Lufttryck: max. 6 bar / 87 PSI
Max. skallängd: 170 mm
Skallängd: 5-50 mm
Max Kabeldiameter: 16 mm
Grundutrustning: - Pneumatisk fotpedal - Skyddskåpor - 3 set med knivar - 6 centreringshylsor - Tryckslang - Verktygsset
- Strip length adjustable:
- Yes
- Adjustable conductor cross section:
- 6-70 mm²
- Function:
- Skin
- Type of drive:
- Pneumatic
- Strip length:
- 5-50 mm
