KRF - 2-hål - 10-500mm²
Rörkabelskor 2-håls, KRF. Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12F
n = Nemiq // 35 = 35 mm²; kabel // 12 = M12 hål // F = KRF D= KRD T = KRT
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet).
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 66-842 A
- Antal fastsättningshål:
- 2 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 180° (horisontal)
- Måttserie:
- KRF/KSF (10-500mm2)
KRF - Rörkabelskor bockad -90º
Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12F
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // F = KRF, D = KRD, T = KRT
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 66-842 A
- Antal fastsättningshål:
- 1 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 90°
- Måttserie:
- KRF/KSF (10-500mm2)
H01N2-D FT - Bobin
Olje- och väderbeständig anslutnings- och svetskabel. För användning där de mekaniska påfrestningarna är höga, i både torra och fuktiga utrymmen, inom- som utomhus.
Uppbyggnad
Ledare: Extra mång- och fintrådig förtent koppar
Ledarisolation: Kloroprengummi (Neopren)
Mantelfärg: Svart
Förpackning: Bobin, ring eller trumma
Tekniska data:
Driftspänning: 100 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -40ºC till +80ºC, Rörlig förläggning min/max: -25ºC till +80ºC
Minsta böjradie: 5 x kabelns diameter
Kabelarea: 16mm² - 95mm²
Godkännanden: CE
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Gummi
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Rot, Schwarz
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -20-80 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 80 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Einzelader/Mehradern :
- Einzelader
- Ader-Farbe:
- Rot, Schwartz
- Leiter-Oberfläche:
- Verzinnt
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 58.2-115.2 mm
- UL-File No.:
- Not Applicable
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
KRF - Rörkabelskor bockad +45º
Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12F
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // F = KRF, D= KRD, T = KRT
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 153-842 A
- Antal fastsättningshål:
- 1 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 45°
- Måttserie:
- KRF/KSF (10-500mm2)
Flatstiftshylsor med nabb, för-rullade ben
B-serien
Material: Mässing
Ytbehandling: > 4µ Sn
Temperaturområde: -10 - 110°C
Rullpressning (open barrel)
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 8-24 A
- Isolering:
- Ej isolerad
- Färg på isolering:
- Övrigt
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Werkstoff der Isolation:
- Sonstige
- Einsatztemperatur:
- -10-110 °C
- Material:
- Brons, Mässing
- Kabelskohals:
- Rullpressad
Flatstiftshylsor med nabb, raka ben
B-serien
Material: Mässing
Ytbehandling: > 4µ Sn
Temperaturområde: -10 - 110°C
Rullpressning (open barrel)
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10-24 A
- Isolering:
- Ej isolerad
- Färg på isolering:
- Övrigt
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Werkstoff der Isolation:
- Sonstige
- Einsatztemperatur:
- -10-110 °C
- Material:
- Mässing
- Kabelskohals:
- Rullpressad
KRT - Rörkabelskor bockad -90º
Passar både mångtrådiga ledare (klass 5) och fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12T
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // T = KRT, F = KRF, D= KRD
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 66-395 A
- Antal fastsättningshål:
- 1 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 90°
- Måttserie:
- KRT/KST(10-500mm2)
CUT - Skarvhylsa för jordlina 1.5-25mm²
CUT-hylsor Skarvhylsor som passar till entrådiga ledare.
Material: 99.9% ren Cu
- Passar ledare klass 1:
- Ja
- Passar ledare klass 2:
- Ja
- Modell/Utförande:
- Normalutförande
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Nej
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Blank
- Material:
- Koppar
- Måttserie:
- CUT
DIN-kabelskor (Svetsad)
T-serien av DIN-kabelskor (plåtkabelskor)
Material: 99.9% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Svetsad hals
UL/CSA-godkänd
Serien uppfyller måttstandard: DIN 46234
- Bandform:
- Nej
- Max. ström (Imax):
- 27-470 A
- Flänsform:
- Ringform
- Enligt DIN:
- Ja
- Isolering:
- Ingen
- Färg på isolering:
- Övrigt
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Einsatztemperatur:
- -55-110 °C
- Material:
- Koppar
- Kabelskohals:
- Svetsad
Parallellskarvar
B-serien
Material: 99.95% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Tillverkad av rör.
- Modell/Utförande:
- UL-utförande
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Ytskydd:
- Förtent
- Einsatztemperatur:
- 110 °C
- Material:
- Koppar
- UL-File No.:
- E44245, E42024
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 19 A
- Flänsform:
- Gaffelform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Werkstoff der Isolation:
- Polyamid (PA)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Einsatztemperatur:
- -40-105 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfrei:
- Nein
- UL-File No.:
- E44245
Skarv för Enkel – flertrådig kabel
Rörskarvhylsor som passar från mångtrådiga till fåtrådiga ledare eller tvärtom.
Material: 99.9% ren Cu
Ytbehandling: > 4μ Sn
- Passar ledare klass 1:
- Ja
- Passar ledare klass 2:
- Ja
- Modell/Utförande:
- Normalutförande
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Bandform:
- Nej
- Max. ström (Imax):
- 62-160 A
- Flänsform:
- Ringform
- Enligt DIN:
- Nej
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Blå, Gul, Röd
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Nej
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Werkstoff der Isolation:
- Polyamid (PA)
- Brandskyddsegenskaper:
- Motsvarar UL94V-2
- Einsatztemperatur:
- -40-105 °C
- Material:
- Koppar
- Max spänning:
- 600V
- Halogenfrei:
- Ja
- UL-File No.:
- E44245
KST - Rörskarvhylsor 10-500mm²
Skarvhylsor för den Nordiska marknaden. Passar både mångtrådiga ledare (klass 5) och fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: T 25 10
T = KST // 25 = 25 mm² // 10 = Ytterdiameter på halsen (B-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- DIN-version
- Max. ström (Imax):
- 66-600 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KRT/KST(10-500mm2)
KSF - Rörskarvhylsor 10-500mm²
Skarvhylsor för den Nordiska marknaden. Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: F 25 11
F = KSF // 25 = 25 mm² // 11 = Ytterdiameter på halsen (B-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Modell/Utförande:
- UL-utförande
- Max. ström (Imax):
- 66-745 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KRF/KSF (10-500mm2)
KSD - Rörskarvhylsor 16-630mm²
Skarvhylsor för den Nordiska marknaden. Passar till fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: D 25 9
D= KSD // 25 = 25 mm² // 9= Ytterdiameter på halsen (B-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
- Passar ledare klass 2:
- Ja
- Modell/Utförande:
- Normalutförande
- Max. ström (Imax):
- 97-1027 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Nej
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KRD/KSD(10-630mm2)
DIN-kabelskor (Svetsad)
DIN-kabelskor (plåtkabelskor)
Material: 99.9% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Svetsad hals
Serien uppfyller måttstandard: DIN 46234
- Bandform:
- Nej
- Max. ström (Imax):
- 27-470 A
- Flänsform:
- Ringform
- Enligt DIN:
- Ja
- Isolering:
- Ingen
- Färg på isolering:
- Övrigt
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Einsatztemperatur:
- -55-110 °C
- Material:
- Koppar
- Kabelskohals:
- Svetsad
Stiftkabelskor
B-serien
Material: 99.95% ren Cu
Ytbehandling: > 4mc Sn
Temperaturområde: Upp till 110° C
Svetsad hals
- Bandform:
- Nej
- Max. ström (Imax):
- 16-48 A
- Flänsform:
- Stiftform
- Enligt DIN:
- Ja, Nej
- Isolering:
- Ingen
- Färg på isolering:
- Övrigt
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- Ytskydd:
- Förtent
- Einsatztemperatur:
- -55-110 °C
- Material:
- Koppar
- UL-File No.:
- E44245, E42024
KS - Rörskarvhylsor 0.75-6mm²
Skarvhylsor för den Nordiska marknaden. Passar till både mångtrådiga ledare (klass 5 och klass 6) och fåtrådiga ledare (klass 2).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på skarvhylsan kan t.ex. vara: 4
4 = 4 mm²
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Modell/Utförande:
- UL-utförande
- Max. ström (Imax):
- 14-51 A
- Antal avgreningar:
- 0 N/A
- Isolering:
- Ingen
- Färg på isolering:
- N/A
- Hylsform:
- Kort
- Lämplig för massiv ledare:
- Ja
- Lämplig för flertrådig ledare:
- Ja
- Lämplig för fintrådig ledare:
- Ja
- Lämplig för höga temperaturer (upp till 650 °C):
- Nej
- Lämplig för lacktråd:
- Nej
- Lämplig för rundledare:
- Ja
- Lämplig för flatledare:
- Nej
- För dragskyddade anslutningar:
- Nej
- Spänningsområde:
- Till 35 kV
- Anslutningstyp:
- Övrigt
- Oljestopp/mittspärr:
- Nej
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Måttserie:
- KR/KS (0.75-6mm2)
Kabeldragningsverktyg, stål
Dragfjäder med 2 dragöglor på vardera ände.
Bandbredd 3.5x0.5 m
Finns i längderna 10 och 20 meter.
DINFLEX-Y (LiYY) - Bobin 100 m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-37 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 16-64.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Bobin 100 m, partvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 4-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.5-62 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
Eltejp 33
Allväderstejp i mjuk PVC.
Används vid elinstallationer för isolering, skarvning och lindning av kablar etc.
Väl fungerande i låga temperaturer (-18° C - 105° C).
Dimension: 19 mm x 20 m
Tjocklek: 0.175 mm
Töjning: 100 %
Häftförmåga: 0.45 kg/25 mm
Genomslagshållfasthet: 7 kV
Godkänd enligt: UL, CSA, IEC-60454-3-1-7, VDE type 7 certifierad
- Självhäftande vävtejp:
- Nej
- Magnetiskt:
- Nej
- Dubbelsidig:
- Nej
- Isolerande:
- Ja
- Självsläckande:
- Nej
- Temperaturresistans:
- -18-105 °C
- Självförslutande:
- Nej
- Lämplig för högspänning:
- Ja
- Vulkaniserande:
- Nej
- Transparent:
- Nej
- Fluorescerande:
- Nej
- Farbe:
- Schwarz
- Material:
- PVC (polyvinylklorid)
- UV-beständig:
- Ja

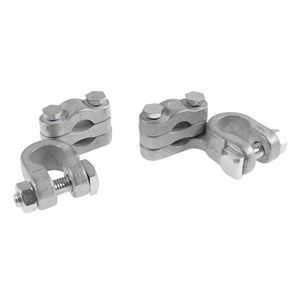

Batterikabelskor för dubbla kablar
Batterikabelskor i mässing. FT=Förtent
Kabeln fästs mellan 2 bleck.
Polstorlek: (+) 19 mm, (-) 17 mm
Bultar: Kabel 2 st M6, pol 1 st M8
- Typ av tillbehör/reservdel:
- Batteriterminal
- Isolerad:
- Nej
- Tillbehör:
- Ja
- Reservdel:
- Nej
