NEMIQFLEX-H
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med polyolefin (POE) och TPE-mantel ger en mycket elastisk kabel med liten böjradie. Kabeln användes som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: Polyolefin(POE),TPE
Ledarfärg: Svart med vit nummermärkning.
Gröngul skyddsledare
Yttermantel: Polyolefin (POE), TPE
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: Polyolefin(POE),TPE
Ledarfärg: Svart med vit nummermärkning.
Gröngul skyddsledare
Yttermantel: Polyolefin (POE), TPE
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Sonstige
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Sonstige
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- TPE
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 21.2-56 mm
- Brandverhalten nach EN 13501-6: Klasse:
- Dca
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NEMIQFLEX-CY - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt portalrobotar.
Uppbyggnad:
Uppbyggnad Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Skärm: Fleece och flätad koppartråd
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Ledarfärg - PUR: Svart eller vit med vit eller svart
nummermärkning. G=Gröngul skyddsledare. X=Nummermärkt
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare
Ledarfärg - Partvinnade: DIN47100
Yttermantel: PUR, PURWIL
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
Uppbyggnad:
Uppbyggnad Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Skärm: Fleece och flätad koppartråd
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Ledarfärg - PUR: Svart eller vit med vit eller svart
nummermärkning. G=Gröngul skyddsledare. X=Nummermärkt
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare
Ledarfärg - Partvinnade: DIN47100
Yttermantel: PUR, PURWIL
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
- Ader-Zahl:
- 4-20 .
- Werkstoff der Aderisolation:
- Polyurethan (PUR)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyurethan (PUR)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Grau
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-90 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 90 °C
- Schirm:
- Ja
- Bewehrung/Armierung:
- Geflecht
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyurethan (PUR)
- Einsatztemperatur:
- -40-90 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 111 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
NEMIQFLEX-CY (EMC) - Trumma
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Transparent
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 30.4-153.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein

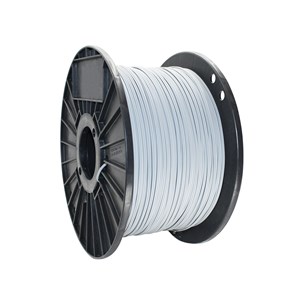

NEMIQFLEX-CY (EMC) - 100m
Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier och syror. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar.
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
Kan användas i torra och våta utrymmen.
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Innermantel: PVC
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Transparent/Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-95mm²
Temp. område:
Fast förläggning min/max: -40ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 6 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: Uppfyller svensk och europeisk standard enligt SS EN 60204
- Ader-Zahl:
- 3-25 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Transparent
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 31.6-66.4 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKKB
Rund flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: Grå, svart, röd, blå, gul, grön, brun, vit, violett, rosa
Yttermantel: PVC
Mantelfärg: Grå, svart, vit
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: Grå, svart, röd, blå, gul, grön, brun, vit, violett, rosa
Yttermantel: PVC
Mantelfärg: Grå, svart, vit
- Ader-Zahl:
- 2-17 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz, Grau, Weiß
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Spule B3, Spule B4, Spule B5
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.4-61.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKXB
Oval flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Uppbyggnad
Ledare:
Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg (om inget annat anges): Grå, svart
Yttermantel: PVC
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 200mm x 56mm x 88mm
Uppbyggnad
Ledare:
Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg (om inget annat anges): Grå, svart
Yttermantel: PVC
- Ader-Zahl:
- 2-3 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz, Grau
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Ring, Spule B3, Spule B4, Spule B5
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 20.8-37.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
MKKB
Kabel som används främst i motorfordon som tändkabel. Den är uppbyggd av en mångtrådig standard-kopparledare och isolering och mantel av standard-PVC som klarar temperaturområde -25ºC till +70ºC.
Förpackning (YD x Nav x Bredd)
Bobin B3: 160mm x 56mm x 50mm
Max spänning: 15kV
Ytterdiameter: 5.2mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Yttermantel: PVC, dubbelisolerad
Mantelfärg: Svart eller röd
Förpackning (YD x Nav x Bredd)
Bobin B3: 160mm x 56mm x 50mm
Max spänning: 15kV
Ytterdiameter: 5.2mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Yttermantel: PVC, dubbelisolerad
Mantelfärg: Svart eller röd
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Rot, Schwarz
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz, Rot
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Rot, Schwartz
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Spule B3
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 21 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
ADR-kabel
Lågspänningskabel i PVC/PVC/PUR för transport av farligt gods enligt DIN 72570 Teil 10, GGVS/ADR Anhang B2. ADR-kabeln är konstruerad för användning inom nyttofordons-tillverkningen. Den används för elinstallation på olika typer av släpvagnar och långtradarsläp avsedda för transport av farligt gods enligt GGVS/ADR. Kablarna är UV- och köldbeständiga, samt tack vare mantel-materialet i PUR, i stor utsträckning även olje-, väder- och kemikaliebeständiga. Yttermanteln i PUR gör att kabeln är nötningshållfast samt mikrob- och hydrolysbeständig. Kablarna har utvecklats enligt internationell standard, ISO 4141.
Förpackning: Ring/Trumma
Uppbyggnad
Ledare: Fintrådig blank Cu-tråd.
Ledarisolation: PVC-baserad ledarisolation. Ledarna tvinnade i lager.
Innermantel: Specialblandning på PVC-bas.
Yttermantel: Specialpolyurethan (PUR), svart.
Färgkod ledare: Enligt ISO 4141-3, se under dokument.
Teknisk data:
Drifttoppspänning (ej för starkström): 60V
Provspänning: 5 kV, min 5 minuter
Isolationsmotstånd: 10 Mohm x km
Minsta böjradie: 12 x kabeldiametern
Temperaturområde: -40ºC till +85ºC
Ledaruppbyggnad: Fintrådig SS-EN 60288,5
Godkännanden: ISO 4141 och DIN/ISO 6722 ADR/GGVS
Förpackning: Ring/Trumma
Uppbyggnad
Ledare: Fintrådig blank Cu-tråd.
Ledarisolation: PVC-baserad ledarisolation. Ledarna tvinnade i lager.
Innermantel: Specialblandning på PVC-bas.
Yttermantel: Specialpolyurethan (PUR), svart.
Färgkod ledare: Enligt ISO 4141-3, se under dokument.
Teknisk data:
Drifttoppspänning (ej för starkström): 60V
Provspänning: 5 kV, min 5 minuter
Isolationsmotstånd: 10 Mohm x km
Minsta böjradie: 12 x kabeldiametern
Temperaturområde: -40ºC till +85ºC
Ledaruppbyggnad: Fintrådig SS-EN 60288,5
Godkännanden: ISO 4141 och DIN/ISO 6722 ADR/GGVS
- Ader-Zahl:
- 2-15 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyurethan (PUR)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- Nein
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-85 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 85 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz
- Einsatztemperatur:
- -40-80 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Ring
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 54.08-170.56 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKUB Förtent Flerledare - Bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd)
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 250mm x 56mm x 100mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd)
Bobin B4: 160mm x 56mm x 90mm
Bobin B5: 250mm x 56mm x 100mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Röd/Svart
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Verpackung:
- Spule B4, Spule B5
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.8-36 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
R3 - Box
Flamhämmande thermoplastisk kabel XHFFR, lämplig för fordon i lågspänningsapplikationer utan direktkontakt av värmekällor på kabeln.
Lämplig för applikationer inne i motorrummet.
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Tekniska data:
100V
Temp. område: -40º C till +125º C
Godkännanden:
ISO 6722 class C
Lämplig för applikationer inne i motorrummet.
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Tekniska data:
100V
Temp. område: -40º C till +125º C
Godkännanden:
ISO 6722 class C
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyolefine
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Rosa, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-125 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 125 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Ader-Farbe:
- Rosa, Schwartz/Weiß, Verschiedene
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 5.85-6.6 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RQUB
Halogenfri Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
B6: 250mm x 56mm x 95mm
Ring
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PP
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
B6: 250mm x 56mm x 95mm
Ring
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PP
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Sonstige
- Spezifizierung Aderisolation:
- Polypropylen (PP)
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantel-Farbe:
- Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
R2G4 - 100 m bobin 2-färgade
Tunnväggig bilkabel med PVC isolering och fintrådig kopparledare för max 100ºC ledartemperatur.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V
Temp. område: -40ºC till +100ºC
Godkännanden:
Enligt Volvo R2 7613, 111/3
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V
Temp. område: -40ºC till +100ºC
Godkännanden:
Enligt Volvo R2 7613, 111/3
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Violett, Blau, Braun, Gelb, Grün, Orange, Weiß, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-100 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 100 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Ader-Farbe:
- Grün, Schwartz, Verschiedene
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 8-18 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKKB Enkelledare
Rund dubbelisolerad flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: svart, röd
Yttermantel: PVC
Mantelfärg: svart, röd
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: svart, röd
Yttermantel: PVC
Mantelfärg: svart, röd
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Röd/Svart, Schwart/Schwart
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Spule B3
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 10.6-15 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKUB Förtent Enkelledare - Mini-bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Bobin B2: 130mm x 56mm x 59mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Bobin B2: 130mm x 56mm x 59mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Rot, Schwarz
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Schwarz, Rot
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Rot, Schwartz
- Leiter-Oberfläche:
- Verzinnt
- Verpackung:
- Spule B1
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 10-24 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
R3IB - Enkelledare
Flamhämmande thermoplastisk kabel, lämplig för fordon
användning på lågspänningsapplikationer och system, även i heta miljöer, utan direktkontakt av värmekällor på kabeln. Värmebeständig kabel, lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Mantelfärg: Se produktdata
Tekniska data:
100V
Temp. område: -40ºC till +125ºC
Godkännanden:
ISO 6722 class C
användning på lågspänningsapplikationer och system, även i heta miljöer, utan direktkontakt av värmekällor på kabeln. Värmebeständig kabel, lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Mantelfärg: Se produktdata
Tekniska data:
100V
Temp. område: -40ºC till +125ºC
Godkännanden:
ISO 6722 class C
R3IB - Flerledare
Flamhämmande thermoplastisk kabel, lämplig för fordon
användning på lågspänningsapplikationer och system, även i heta miljöer, utan direktkontakt av värmekällor på kabeln. Värmebeständig kabel, lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Mantelfärg: Svart
Ledarfärg: Se produktdata
Tekniska data:
100V
Temp. område: -40ºC till +125ºC
Godkännanden:
ISO 6722 class C
användning på lågspänningsapplikationer och system, även i heta miljöer, utan direktkontakt av värmekällor på kabeln. Värmebeständig kabel, lämplig för applikationer inne i motorrummet.
Förpackning (YD x Nav x Bredd):
Bobin B6: 250mm x 56mm x 95mm
Uppbyggnad:
Ledare: Glödgad flertrådig kopparklass 3
Ledarisolation: XHFFR
Mantelfärg: Svart
Ledarfärg: Se produktdata
Tekniska data:
100V
Temp. område: -40ºC till +125ºC
Godkännanden:
ISO 6722 class C
RKUB Enkelledare - Mini-bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Gelb, Rot, Schwarz
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Schwarz, Gelb, Rot
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Gelb, Rot, Schwartz
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Spule B1
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 10-16.4 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKXB - Trumma
Oval flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning: Trumma
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg (om inget annat anges): Grå, svart
Yttermantel: PVC
Mantelfärg: Grå, svart
Förpackning: Trumma
Uppbyggnad:
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg (om inget annat anges): Grå, svart
Yttermantel: PVC
Mantelfärg: Grå, svart
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Fass, Spule B5
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.6-30.4 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKUB Flerledare - Mini-bobin
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Röd/Svart, Grau/Grau, Schwart/Schwart
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Spule B1
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.8-26 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKUB Förtent Flerledare - Mini-bobiner
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Bobin B2: 130mm x 56mm x 59mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
Bobin B1: 90mm x 11mm x 42mm
Bobin B2: 130mm x 56mm x 59mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Röd/Svart
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Verpackung:
- Spule B1, Spule B4
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 22.8-36 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKKB - Trumma
Rund flexibel anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning:
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: Grå, svart, röd, blå, gul, grön, brun, vit, violett, rosa
Yttermantel: PVC
Mantelfärg: Grå, svart, vit
Förpackning:
Trumma
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Färgordning på ledare: Grå, svart, röd, blå, gul, grön, brun, vit, violett, rosa
Yttermantel: PVC
Mantelfärg: Grå, svart, vit
- Ader-Zahl:
- 2-16 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 60 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz, Grau
- Einsatztemperatur:
- -25-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Verpackung:
- Fass
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.4-55.2 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RKUB Förtent Flerledare - Trumma
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning (YD x Nav x Bredd):
Bobin B4: 160mm x 56mm x 90mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning (YD x Nav x Bredd):
Bobin B4: 160mm x 56mm x 90mm
Uppbyggnad
Ledare: Förtent flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
RKUB flerledare - Trumma
Anslutningskabel för fordonsapplikationer som uppfyller ISO 6722, class A.
Förpackning: Trumma
Uppbyggnad Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
Förpackning: Trumma
Uppbyggnad Ledare: Blank flertrådig koppar
Ledarisolation: Enligt tabell nedan
Ledarfärg: Enligt tabell nedan
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Beidraht:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 15.2-18.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
R2G4 - 100 m bobin 1-färgade, 0.75-6 mm²
Tunnväggig bilkabel med PVC isolering och fintrådig kopparledare för max 100º C ledartemperatur.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V
Temp. område: -40º C till +100º C
Godkännanden:
Enligt Volvo R2 7613, 111/3
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Uppbyggnad
Ledare: Blank mångtrådig koppar
Ledarisolation: PVC
Ledarfärg: Flera färgkombinationer
Tekniska data:
Driftspänning: 100V
Temp. område: -40º C till +100º C
Godkännanden:
Enligt Volvo R2 7613, 111/3
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- Ohne
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Orange, Rot, Schwarz, Weiß, Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-100 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 100 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Einzelader
- Ader-Farbe:
- Blau, Braun, Gelb, Grau, Grün, Violett, Orange, Rosa, Rot, Schwartz, Weiß
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 9.5-18 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
