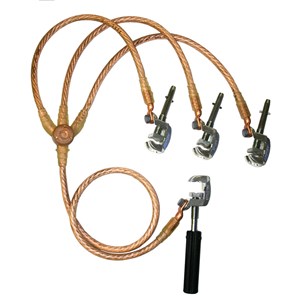

Jordningsdon

11401

Jordningsdon finns i många olika konfigurationer (se ex. i nedan tabell). Nelco har därför arbetat fram en beställningsnyckel för att förenkla beskrivningen av produkten så mycket som möjligt.

Beställningsnyckel
JD3xAAA LK-BBB JU-YY

JD = Jordningsdon
3x = 3 faslinor
AAA = Area på faslinornas kabel, 035=35 mm².
LK = Ledarklämma på faslinor enligt nedan.
BBB = Area på jordkabel, 035=35 mm².
JU = Jorduttag på jordlina enligt nedan.
YY = Löpnummer, längd på kablar kan styras individuellt.

Ledarklämmor och Jorduttag (LK & JU)

LK & JU / Arcus nr. / Benämning
00. - Endast kabelskor!
01. 508 058. Sfärisk klämma för jord. M10. 20 mm kula. Isolerat handtag.
02. 508 060. Sfärisk klämma för jord. M12. 25 mm kula. Isolerat handtag.
03. 507 056. Universalklämma för jord. M10. 20 mm kula. Isolerat handtag.
04. 507 057. Universalklämma för jord. M12. 25 mm kula. Isolerat handtag.
05. 597 005. Universalklämma för jord. M12. 25/30 mm kula. Isolerat handtag.
06. -
07. 515 090. Jorduttag, M12.
08. 515 091. Jorduttag, M16.
09. -
10. 597 166. Universalklämma för fas. M12. 20/25 mm kula.
11. 507 042. Universalklämma för fas. M10. 20 mm kula.
12. 507 043. Universalklämma för fas. M12. 25 mm kula.
13. 597 015. Universalklämma för fas. M12. 25/30 mm kula.
14. 598 955. Universalklämma för fas. M12. 25/30 mm kula.
15. 508 057. Sfärisk klämma för fas. M10. 20 mm kula.
16. 508 059. Sfärisk klämma för fas. M12. 25 mm kula.
17. -
18. -
19. -
20. -
21. 515 047. Kabelsko med vingmutter 25 mm², M12.
22. 515 061. Kabelsko med vingmutter 35 mm², M12.
23. 515 062. Kabelsko med vingmutter 50 mm², M12.
24. 515 063. Kabelsko med vingmutter 70 mm², M12.
25. 515 066. Kabelsko med vingmutter 95 mm², M12.
26. 515 132. Kabelsko med vingmutter 35 mm², M16.
27. 515 133. Kabelsko med vingmutter 50 mm², M16.
28. 598 335. Kabelsko med vingmutter 70 mm², M16.
29. 515 064. Kabelsko med vingmutter 95 mm², M16.
30. 515 065. Kabelsko med vingmutter 120 mm², M16.
