RADOX 9 GKW-AX 3600/6000 V - Enkelledare
Halogenfri dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler. Tålig mot hög mekanisk belastning, olja och bränsle.

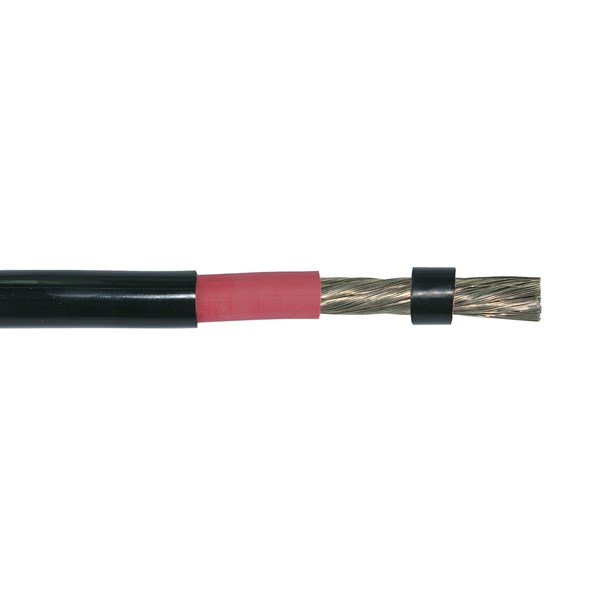

Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Mantelfärg: Svart
Tekniska data:
Driftspänning: 3.6/6.0 kV AC, 4.5/9.0 kV DC
Provspänning: 12 kV (50 Hz, 15 min)
Temp. område: -40ºC till +120ºC
Minsta böjradie: 3 x kabelns diameter (se datablad)
Godkännanden, flambeständighet:
BS 6853
DIN 5510
NF F16-101
BS 4066-3,
BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100 IEC 60332-1,
EN 50265-2-1 IEC 60332-3-24,
EN 50266-2-4 IEC 60754-1,
EN 50267-2-1 IEC 60754-2,
EN 50267-2-3 IEC 61034-2,
EN 50268-2
Produktegenskaper
- Antal ledare:
- 1 .
- Färg yttre mantel:
- Svart
- Märkspänning:
- 3600 V
- Enkelisolerad/Dubbelisolerad:
- Dubbelisolerad
- Färg:
- Svart
- Material isolering:
- Polyolefin (POE)
- Drifttemperaturområde:
- -40-120 °C
- Ledaryta:
- Blank
- Halogenfri:
- Ja
- Förpackning:
- Bobin HS400, Bobin HS401
Visa mer
Kopplade Artiklar
Filtrera ditt resultat
- Totalt: 11
- Totalt: 11
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
Mått & Dimensioner
Filtrera ditt resultat
- Totalt: 11
- Totalt: 11
Liknande Alternativ
Godkännanden
Filtrera ditt resultat
- Totalt: 11
Produktbeskrivning | Godkänd enligt BS 4066-3 | Godkänd enligt BS 6583 | Godkänd enligt BS 6853 | Godkänd enligt BS 6853 kat. B | Godkänd enligt BS 6853 kat. D | Godkänd enligt DIN 5510 | Godkänd enligt DIN EN 50265-2-1 | Godkänd enligt DIN EN 50266-2-4 | Godkänd enligt DIN EN 50266-2-5 | Godkänd enligt DIN EN 50268-2 | Godkänd enligt EN 50267-2-1 | Godkänd enligt EN 50267-2-3 | Godkänd enligt EN 50268-2 | Godkänd enligt IEC 60332-1 | Godkänd enligt IEC 60332-3-24 | Godkänd enligt IEC 60754-1 | Godkänd enligt IEC 60754-2 | Godkänd enligt NF C32-070 TEST 2 | Godkänd enligt NF F16-101 | Godkänd enligt NF X10-702-2 | Godkänd enligt NF X70-100 | Rökfattig (EN 61034-2) | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RADOX 9GKW-AX M, DUBBELISOLERAD, 1.5mm2, SVART, BOBIN HS400, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 2.5mm2, SVART, BOBIN HS401, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 4.0mm2, SVART, BOBIN HS401, 3600V, HF, 120C |
Nej
|
|
|
||||||||||||||||||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 6.0mm2, SVART, 3600V, HF, 120C |
Nej
|
|
|
||||||||||||||||||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 10.0mm2, SVART, 3600V, HF, 120C |
Nej
|
|
|
||||||||||||||||||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 16.0mm2, SVART, 3600V, HF, 120C |
Nej
|
|
|
||||||||||||||||||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 25mm2, SVART, 3600V, HF, 120C |
Nej
|
|
|
||||||||||||||||||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 35mm2, SVART, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 50mm2, SVART, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 70mm2, SVART, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 95mm2, SVART, 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nej
|
|
|
- Totalt: 11
Egenskaper
Filtrera ditt resultat
- Totalt: 11
Produktbeskrivning | Antal ledare | Färg yttre mantel | Märkspänning | Enkelisolerad/Dubbelisolerad | Färg | Material isolering | Drifttemperaturområde | Ledaryta | Halogenfri | Förpackning | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RADOX 9GKW-AX M, DUBBELISOLERAD, 1.5mm2, SVART, BOBIN HS400, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja | Bobin HS400 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 2.5mm2, SVART, BOBIN HS401, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja | Bobin HS401 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 4.0mm2, SVART, BOBIN HS401, 3600V, HF, 120C | 1 . | Svart | Dubbelisolerad | Svart | Ja | Bobin HS401 |
Nej
|
|
|
||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 6.0mm2, SVART, 3600V, HF, 120C | 1 . | Svart | Dubbelisolerad | Svart | Ja |
Nej
|
|
|
|||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 10.0mm2, SVART, 3600V, HF, 120C | Svart | Dubbelisolerad | Svart | Ja |
Nej
|
|
|
||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 16.0mm2, SVART, 3600V, HF, 120C | Svart | Svart | Ja |
Nej
|
|
|
|||||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 25mm2, SVART, 3600V, HF, 120C | 1 . | Svart | Dubbelisolerad | Svart | Ja |
Nej
|
|
|
|||||
RADOX 9GKW-AX M, DUBBELISOLERAD, 35mm2, SVART, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja |
Nej
|
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 50mm2, SVART, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja |
Nej
|
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 70mm2, SVART, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja |
Nej
|
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 95mm2, SVART, 3600V, HF, 120C | 1 . | Svart | 3600 V | Dubbelisolerad | Svart | Polyolefin (POE) | -40-120 °C | Blank | Ja |
Nej
|
|
|
- Totalt: 11
Övrig information
- Totalt: 11
Produktbeskrivning | ETIM-Klass | ETIM-Version | Varumärke | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Tillgänglighet | ||
---|---|---|---|---|---|---|---|---|---|
RADOX 9GKW-AX M, DUBBELISOLERAD, 1.5mm2, SVART, BOBIN HS400, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537829-500 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 2.5mm2, SVART, BOBIN HS401, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537830-500 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 4.0mm2, SVART, BOBIN HS401, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537831 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 6.0mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537832 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 10.0mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12545520 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 16.0mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12544525 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 25mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547257 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 35mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547260-50 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 50mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12545521-500 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 70mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547262 |
Nej
|
|
|
RADOX 9GKW-AX M, DUBBELISOLERAD, 95mm2, SVART, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 7.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547264 |
Nej
|
|
|
- Totalt: 11
